百条实用电子常识

1 干簧管是 感元件,当磁铁 近时,常开触点闭合而接通 感电路 触点负荷仅为 十毫安
74LS:400uA(驱动不了发光二极管)(输出阻抗(内阻)50~250欧( 据短路电流计算出来),能带负载的能力要求负载输入电阻大于12K( 据输出高电平电流计算400uA) LS的输入电阻为250K( 据输入高电平输入电流计算20uA)))
74HC:4mA(输出阻抗(内阻) 十欧?( 据短路电流计算出来),能带负载的能力要求负载输入电阻大于1.25K( 据输出高电平电流计算 4mA) HC的输入电阻为50M欧( 据输入高电平输入电流计算0.1uA)))
输出低电平时电流 74LS:8mA 74HC:4mA
IC输出时相当于一个电源,电源的内阻越小,相对的驱动能力越强 一般电源的内阻不到1欧 一般电路中间级输入电阻比较大,输出驱动级电阻有大(灯泡,继电器)有小(喇叭,喷嘴)
对于共射接法的三极管来说,输入电阻大约为Rb,输出电阻为Rc
射极输出输入阻抗大Rb+(1+B)Re 输出阻抗小<<Re 所以带负载能力强20 驻极体话筒 电阻约500~800欧 输出为3端 为里面集成了场效应管(阻抗匹配)
扬声器的电阻2欧,4欧,8欧,16欧 耳机电阻20~600欧
21示波器的输入电阻为1M欧
数字万用表电压档输入电阻1M欧 测量电阻时输出电压0.65V
二极管档输出恒流源1mA22 对于扬声器 通道是指不同频率的通道 有源音箱是放大器与扬声器结合在一起
耳机的接头是3芯的 左声道 右声道 和地
26 计数器可以实现两种功能,计数 和分频。
异步计数器:逐个翻转速度慢。
同步计数器:同时翻转 速度快。
BCD(十进制)计数器:(0~9)。
二进制计数器(0~15)。
9013(NPN) 9012(PNP)
最大Ic 500mA
Ib 是微安级的
最大Vceo 20V
8050(NPN) 8550(PNP)
最大Ic 1.5A
Ib 是毫安级的
最大Vceo 25v
2003(晶体管阵列)(NPN)
最大Ic 500mA
最大Vceo 50v(只是用作开关不用作放大)
7407(6个门电路 缓冲器 驱动器 OC门)
最大输出 40mA
最大Vceo 30v(驱动能力小些)
28
4007 正向电流1A (额定值)
最大正向电流30A
最大反相电压700V
正向压降0.9v
用于整流钳位 保护
4148 正向电流300mA(额定值)
最大正向电流2A
最大反相电压75V
正向压降0.7v
用于小信号场合
发光二极管的压降在1.5~2.5V之间
发光二极管的工作电流一般为10~40mA
场效应管输入电阻大,输出电阻小
33 差动放大器与直接级连放大器相比的优点:抑制温漂。Re越大抑制温漂越好
36 反相比例运算:电压并联负反馈 放大倍数 -R2/R1 输入阻抗 R1 输出阻抗小
同向比例运算:电压串连负反馈 放大倍数 1+R2/R1 输出阻抗大 输出阻抗小
电压跟随器:和射级跟随器一样 输入阻抗大 输出阻抗小。Uo=Ui
运放有正反馈,则运放工作在非线性区 限幅器 电压比较器(无反馈) 过零比较器 迟滞比较器(正反馈) 精密整形电路(反馈回路加二极管)波形发生电路。
39 电源 整流-滤波-稳压 78系列:输入与输出的电压差不得低于3V
40 8051一般是指intel公司生产的 89c51是指Atmel公司生产的 都是51系列产品
41 单片机复位电路:用一个10u电容和10K的电阻来完成 在加一个1N448。复位时间不少于5ms 或者22u电容 1K电阻 高电平复位:电容靠近电源。低电平复位:电容靠近地。
42 51单片机寻址方式:立即数,直接,寄存器(寄存器比直接快,直接和寄存器都相当于把数据放到一个ram变量中),间接寻址(变量中放的是地址,相当于c++中的指针,在间址寻址中,只能用R0或R1存放等寻找的数据,(R寄存器可用来作为控制循环次数的寄存器)),变址寻址(用于查表MOVC A,@A+DPTR)MOV DPTR,#TABLE(标号前面加# 标号的含义:标号就是一个地址!!比如TABLE就是100H #TABLE就是立即数#100)
43 51中DPTR是一个16位的寄存器,存放的是地址.。访问外部ram必须用A累加器
ORG 指明程序段从哪里开始。
46 LJMP>AJMP>SJMP AJMP是双字节指令 LJMP是三字节指令,
47 CJNE: 比较两个数是不相等后转移 (先判断是否相等,之后还可以判断是否大或者小 用JC跳转) DJNZ:减1后不等于零转移,用于控制循环次数 位操作常用的转移指令:JB (位是1的时候转移) JBC(位是1转移 并清0 用于查询方式清除中断标志,用中断方式时不需要手动清0)
48 在进行位处理时,CY(就是的进位位)称“位累加器” 相当于字节处理中的A。
49 计数器/定时器要运行有很多限制条件:1。C/T开关 2。Tr开关3。Gate开关(Gate=1的时候,还要受Int1的控制)。用SETB TR0 启动T。有4种工作方式:0。13位 1。16位 2。有预置的(高8位做预置用,低8位做计数用,所以范围小),一般用于波特率发生器3。定时器 0分为两个独立的定时/计数器,一般T1工作于方式2时,T0才工作在方式3。用于T的寄存器:TCON 控制定时器和中断 TMOD主要用来控制T的运行方式。
定时器用于中断方式的时候中断中完成的工作:1。中断到了后要实现的动作2。对计数器重新预置(相当于方式2自动完成的工作)3。设置一个软计数循环操作,完成多次定时后输出,这样增加了定时时间。
50 用于中断的寄存器:IE:中断总开关 IP:中断优先级 ECON SCON
中断程序时间不能大于中断间隔时间
52 串行口:方式1:移位寄存器方式 外接一个串入并出的移位寄存器CD4094 74LS164,就可以扩展一个并行口
53 软件去掉按键抖动,发现按键按下之后10ms再次判断是否按下。
54单片机在通电复位后8051内的程序计数器(PC)中的值为‘0000’,所以程序总是从‘0000’单元开始执行
55 碳膜电阻:
功率小1/6,1/4W
1Ω~22M
精度5%
便宜 1~2分钱
精密电阻:
功率小1/6,1/4W
1Ω~22M
精度高1%
5 分钱
氧化膜电阻:
1~2W
0.1Ω~22M
精度5%
5 分钱
水泥电阻:
5~50W
0.11~1K
精度5%
不到1元
陶瓷电阻:
50~200W
0.1Ω-1K
精度5%
几十元
2W高压电阻
270M
精度5%
5元
压敏电阻
精度5%
不到1元
排 阻(5脚-12脚)
100Ω~1M
精度5%
5分/脚
可调电阻(卧.立式)
100Ω-1M
精度5%
不到1元
小功率电阻一般选精密电阻,因为其价格不贵。
一般按功率选择电阻:1~2W氧化膜电阻 5~50W水泥电阻 50~200W 陶瓷电阻(太贵了)
瓷片电容:0.5p~0.1u 耐压最高可达30KV 一般都是50V的
涤纶电容:100p~4.4u 耐压一般是50~100V 最高也就630V
电解电容:0.1u~22万u 耐压等级6.3v 10v 16v 25v 35v 50v 160v 250v 400v(无15,20)
耐压超过100v的都很贵 甚至几百元
钽电容:0.1u~100u 耐压 最高50V 类似电解电容
独石电容:10p~2u 耐压一般50~100V
安规 用于交流250V 0.01u~2.2u
树脂 用于交流250V 0.1u~47u
57 二极管:
整流:1N40系列(1A) 1N54系列(3A)1N52 6A系列(6A)
开关:1N4148
快速恢复:FR系列 (1A~6A)FR10*(1A) FR15* (1.5A) FR20*(2A) FR30*()3A FR60*(5A)
都很便宜 不超过5角
硅整流桥 从1A~40A 耐压100V~1000V 不超过10元
稳压二极管:2CW 2DW
58 三极管:型号太多了 2N(日本 美国) B××(欧洲)。。。。
中小功率(小于1W 电流不到1A 电压一般不超过100V):国半的90系列 8050 8550(功率稍大是90的派生) 2SC1815 2SC945
59 光耦:4N TLP PC MOC
61 LED数码管显示很简单:
1先把16进制换算成10进制,放入a, b 中
4开控制位
5 延时
6关控制位
63 电阻的标定功率一般是最大功率,使用的时候远远小于这个功率 其他器件的功率是指额定功率,设备要在其额定功率附近工作。
驱动能力不足含有两种情况:
1。器件的输入电阻太小,输出波形会变形。如TTL电平驱动不了继电器
2.器件输入电阻够大,但是达不到器件的功率,如小功率的功放,驱动大功率的喇叭,喇叭能响,但音量很小,其实是输出的电压不够大。
64 模拟集成电路可以分为:线性、非线性、功率、和微波(频率超过300MHz)四种。
65 著名芯片厂家:
日本:NEC(日电)
HITACHI(日立)
TOSHIBA(东芝)
MITSUBISHI(三菱)
NATIONAL PANISONIC(松下)
FUJITSU(富士通)
SANYO(三洋)
SONY(索尼)
SHARP(夏普)
SANKEN(三肯)
JRC(JRC系列)
ROHM
美国:
INTEL(因特儿)
MOTOROLA(摩托罗拉)
HARRIS(哈里斯是RCA(CA系列)
GE INTERSIL三家合一 (生产ICL ICM系列芯片))
AD——PMI(模拟器件公司 AD OP DG ADG系列 )
AMD
欧洲:
PHILIPS(菲利普)
ST(SGS THOMSON)
SIMENS(西门子)
韩国:
SAMSVNG(三星)
GOLDSTAR(高士达)
DAEWOO(大宇)
HYUNDAI(现代)
台湾:UMC
66 74,40系列各个生产厂家的都可互换。61××,62××表示ROM 27××EPROM 28××E2PROM
67 通用运放:LM741,LM833,LM324,LF411,LF347,LF358,TL071,TL081,MC34081,MC34071,MC33078,RC4558,RC4560,NE5532,AD711
68 比较器:模拟量到数字量,并且输出于TTL兼容。LM311,LM339(239,139),LM319
70 PC上用DRAM(型号多以4开头 如4164) 单片机上用SRAM(以62,65,66,67开头 HM日立公司的存储器 HY现代 GM金星 ) EPROM上有个小窗口(以27开头)E2PROM(29开头)
71 电源:单片电源式:固定:78 79系列 可调: LM337
稳压器专用集成电路:不带功率模块,稳定性好,输出电压自己配置 LM723
用开关方式进行稳压:TL494 SG3524
基准源:输出电流很小,作为AD的参考电压 精度很高 AD580 LM113/313
73 V/F F/V 在无线电领域广泛使用 锁相环,在通讯电路使用比较多,应用复杂。
74 驱动阵列:ULN2003 (史普拉格公司)
75 A/D D/A (ADC DAC系列是国半生产的) AD574(A/D) AD7520(D/A)
76 PIC单片机是General Instrument公司生产的单片机
77光耦:东芝的TIL系列 摩托罗拉的MOC系列 公认命名的4N系列 仅十几种。
78 多圈(单圈)电位器:墨西哥BOVREN牌的 3006,3296 功率不超过1W 阻值10欧~5M欧
79 氧化锌压敏电阻:抑制浪涌电压,保护电路。
80 可控硅与三极管相比 :放大倍数高 达到上万 功率大 能达到几十安 几千伏。
81 数码管 流行EDTECH公司产品 型号以LA LC LD LE LM LN 开头 还有BSR BSG系列
82 家电专用芯片:
欧洲的:DTA系列
东芝: TA
松下: AN
NEC :uPC
三洋:LA
日立:HA HM
东洋电具:BA
三菱:M
SHARP:IX
SONY:CXA
三星:KA
开关电源与普通电源相比:体积小 便宜 但是抗干扰差 纹波大 使用的很多
85 比较器(LM339)的应用:LM39输出是OC门,需要加上拉电阻。
LM339主要用于门限的指示,报警等。 LM339加正反馈形成迟滞比较器。还可以组成振荡器。
4060是计数/分频/振荡器 用6反相器4069可以做成方波发生器
4047 振荡器
4033 十进制记数/7段译码器 输入脉冲 输出编码 需要加驱动
4544 BCD-7段译码/驱动 输入是4位的BCD码 输出的是7段码
4518 两个4位BCD码计数器 输入是脉冲 输出是4位的BCD码
4017 计数器/分配器 输入是脉冲 输出10个通道,每个通道一个脉冲
87 设计功率不是很大的电源时:变压器选择220/15(18),电流1.5A(3A 决定了电源的功率)
可用现成的整流桥(看容量 5A足够了吧)或者用4个二极管自己搭建
滤波电容是几千u的
稳压电路:滤波之后用7805生成自己要的电压5V 有的用LM337做成可调的
电流不够大, 可以加三极管扩流 2N3055
88 Y992:直流电源,可输出占空比可调的波形,需要加晶振,驱动能力不大 只有10mA 可以做成波形发生器,振荡器。 用6反相器4069可以做成方波发生器
89 ICL7660,MAX870,MAX828 可以把+5V变成-5V
90 变容二极管(几百皮法)变容二极管 用于收音机选台用。
91 红外遥控:发射端:1 编码器 2 振荡器 3 红外发射管
93 电源设计中 滤波电容大小的选择,一般1A左右在2000~3000u左右
96 三极管驱动是把驱动器件直接放到集电极(NPN),驱动能力受三极管Ic的影响 如果在集电极加电阻然后输出驱动,那驱动能力受电阻的影响
三极管基极和集电极可以加不同的电压 实现电压变换
射极跟随形式输出 输出端电压小于输入控制脉冲 输出电压受输入的影响 但是驱动能力强
97 对于NPN管 发射结截止 三极管截止
发射结导通正偏 集电结反偏 三极管放大
发射结导通正偏 集电结正偏 三极管饱和 输出点的电压不是固定的 这时的输出点电压很低
0 所以集电结正偏了 饱和时 Vce很小 输出最大电压为Vc
1射极跟随形式时 发射结正偏 集电结反偏 所以一直工作在放大区 输出最大电压为Vb 这种接法
不用作开关驱动 用作输出增大驱动能力 不能进行电平转换。
2如果射极和集电极都接电阻,输出点在集电极输出,结果三极管截止时 输出Vc 有输入信号时 三极管放大 输出电压为 Vb-0.7-Vb*(Rb/(Rb+rb+(1+β)Re)), Re不是很小的情况下,输出比Vc小些 不可能输出0电平。所以这种接法不能用作开关
3 一般接法 集电极加一个电阻(电阻可换成驱动器件)用作开关形式。
98 Protel 设计分3部分:原理图 、生成网络表、生成PCB
99 双极性晶体管是电流控制器件 场效应晶体管是电压控制器件 分为MOSFET(绝缘栅)JFET(结型)

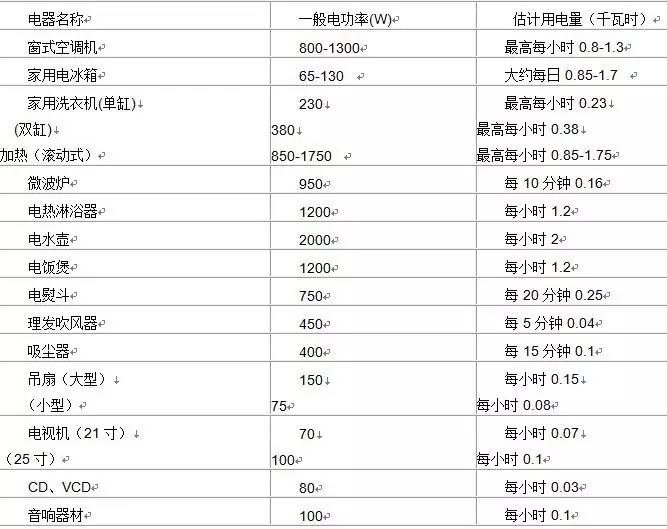

100 1度=1千瓦时 1千瓦(功率)=1.36马力
101 电压高于60V 试电笔发亮 试电笔遇地线不亮 遇火线亮
兆欧表是用来测量大电阻的

103 CD4001 或非门 用途:
1可以构成RS触发器(如果没有4043的话):s为1的时候输出1 s变回0 输出不变 这时需要r输入1 才能复位
2 可以构成精度不高的谐震荡器
105 电子管是通过固体加热释放出电子原理做成的
106 粗略估计 对于输入阻抗为10K的器件 0.1u能滤掉1000HZ以上的波 10u能滤掉10HZ以上的波
对于。。。。。。。。。。100k。。。。。。。。。。。。。。。。100Hz。。。。。。。。。。。。。。。。。。。。。1。。。。。。。。。。
108 低频信号指的是几Hz到十几KHz的信号
109 两个电容和两个二极管可以构成倍压电路
110 振荡信号是由正反馈产生的 LC振荡电路产生射频信号 RC振荡电路产生音频信号 晶体振荡电路是通过晶体的压电效应来产生振荡的。
111 DTL是指IC由二极管和三极管构成 TTL是IC只由三极管构成。
112 过程控制指控制量为压力,液位,流量,温度等,伺服控制的对象是位置。
113 稳压二极管比普通二极管比较起来 他的反相击穿电压(稳定电压)一般小于40V 并且反相动态电阻变化比较小
114 三极管用作放大作用时,Rb/Rc 因该略微小于电流放大倍数β
基极必须接电阻,不然的话,三极管的输入电阻相当于0两个二极管连接的时候,第一个的Rc应该是第二个的Rb的十分之一,这样才不会波形变形
基极可以不接电阻,这样的话,但是前一级必须有上拉电阻,这样造成,前一级的集电极输出总是为0,前一级输出0时,电流从前一级流过,前一级为高的时候,电流从后面流过,后面的三极管导通,但不便于测量观察波形,所以建议基极要加电阻,而且,电阻做好比前一级的Rc大,这样便于用示波器观察波形
